RALMO® - SFM complete / Anschlüsse breite Türen oben











Abdichtung und Dämmung von breiten Türen mit hoher Bewegungsaufnahme

Das Material dient nur als Dämmung. Schlagregen- und Luftdichtheit muss extra noch ausgeführt werden. Dazu benötigen Sie noch Folien für die innere und äußere Abdichtung, z.B. RALMO®-Flexband innen, rot SD-40 m und RALMO®-Euro-Diffusionsbahn außen, SD-0,05 m oder jede gewünschte Innen- und Außenfolie.
Schaumdicken expandiert: 30 mm, 40 mm, 50 mm, 60 mm.

Weitere Breiten auf Anfrage.
Aufgehverhalten bei Kälte langsamer, bei Wärme schneller.



Montagevorschlag:

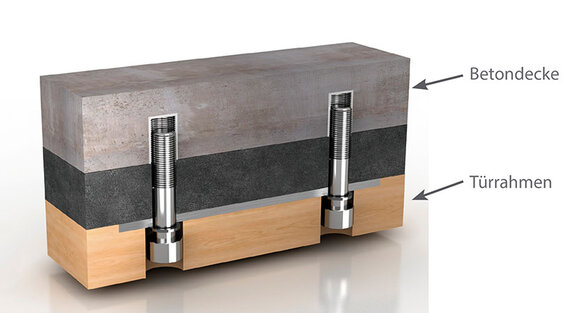

Montagevorschlag zum nachträglichen Einstellen der Türe.
Innengewindeösen mit Schaftschrauben zur Bewegungsaufnahme. Antrieb mit Imbus.

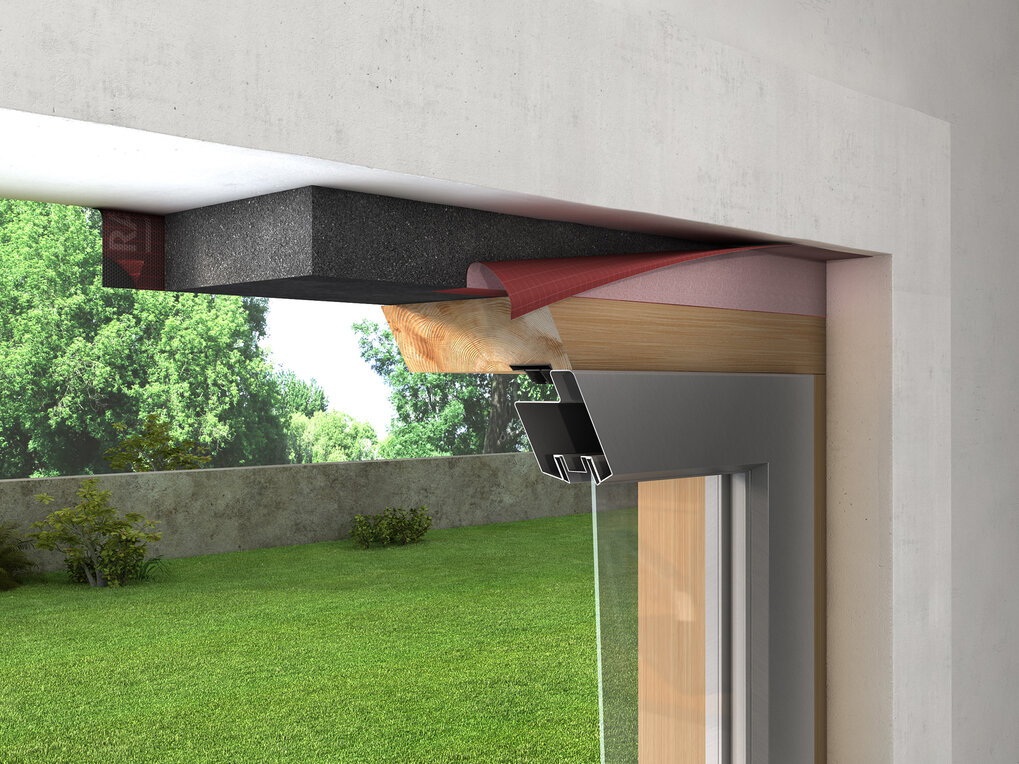

Die dauerelastische Dämmung und Abdichtung für Hebeschiebetüren

RALMO®-SFM complete ist eine Kombination aus sehr elastischem, komprimiertem Dämm- und Schallschutzmaterial auf einem selbstklebenden PET-Trägermaterial mit sehr guter Wärmedämmung incl. selbstklebenden Abdichtungsfolien für innen und außen, für die Füllung und Abdichtung der Montagefuge oben bei Hebeschiebetüren. Eine Abdichtung, die auch noch nach Jahren die Deckendurchbiegung perfekt aufnimmt.

Bei einer Deckendurchbiegung von (z.B. einer 6 m breiten Schiebetüre 6000 mm/500 =) 12 mm, werden PU-Dämmstoffe zu stark zusammengepresst und man kann die Türen nicht mehr nachjustieren.

RALMO®-SFM complete ist in verschiedenen Dicken und Breiten erhältlich. Die Abdichtung erfolgt mit den vormontierten Innen- und Außenfolien. SFM hat nicht die Eigenschaften eines Multifunktions-Bandes, da durch die Durchbiegung der Decke das Material ungleichmäßig komprimiert wird. In der Mitte der Türe wird das Band stärker gepresst als an den Seiten. Wenn der Schaum zu dick gewählt wird, erlischt die Bewegungsaufnahme.

Der Dämmschaum sollte max. 5 mm dicker gewählt werden als die Fuge ist. Fuge 25 mm, Schaum 30 mm usw. RALMO®-SFM complete wird für jedes Türensystem produziert und der Montagefuge angepasst.
Lieferung als 2,6 m Stange oder 1,3 m mittig zusammengeklappt.
Prüfbericht HFA: Nr. 1376/2017-BH.

Der RALMO®-SFM Dämmschaum ist auch nur als Rolle lieferbar, ohne Abdichtung, Ist dann aber nur eineDämmung. Schlagregen- und Luftdichtheit muss extra noch ausgeführt werden.

Montage

Der untere grüne PET-Bereich kann individuell angepasst werden. Konter-Fräsungen für die verschiedenen KU-Profile sind möglich.

Die Rohschaumdicken sind je nach Montagefuge erhältlich. 30 mm / 40 mm / 50 mm / 60 mm (expandiert)



Schneiden Sie das Profil auf die gewünschte Länge zu. Die Reste können gestoßen werden und mit entsprechender Folie verklebt werden.



Öffnen Sie die Verpackungsfolie und entfernen Sie die weißen Pressplatten.



Türprofile säubern, Fette und Staub entfernen.



Das RALMO-SFM complete wird mit der roten Selbstklebung RALMO-Top auf dem Rahmen der Tür vollflächig verklebt.

Tür einbauen.

Nachdem der Füllschaum expandiert ist, werden die Folien am Mauerwerk dicht verklebt.
